一、设备主要用途
用于高精度和性能良好的普碳钢及低合金钢的连续轧制。
二、设备组成及结构特点
开卷机、液压上料和卸料小车、活套、五辊夹送矫直机、入出ロ工艺平台、主轧机(可根据用户要求选择几机架连轧)、卷取机、联合齿轮箱、液压AGC和弯辊系统、传动电机、电控、设备润滑和工艺润滑系统。

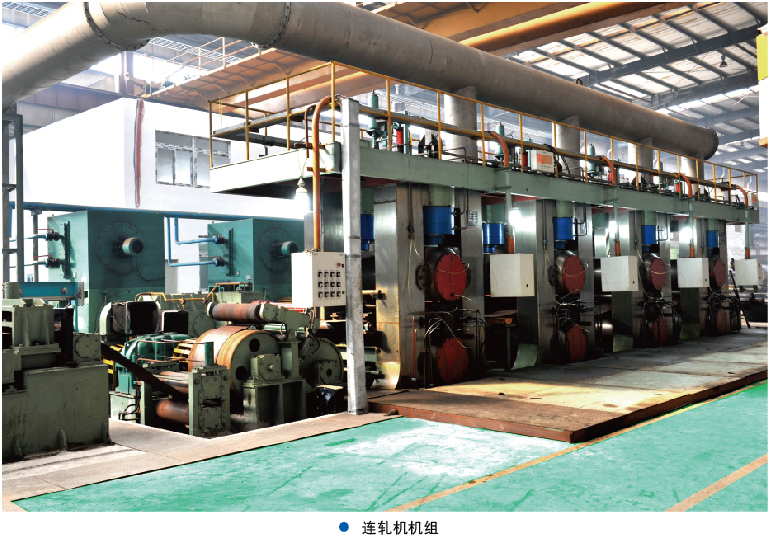

三、设备图片
四、技术参数表
| 轧机型号 / 技术参数 | 650型 | 750型 | 850型 |
| 材料 | 普碳钢及低合金钢 | 普碳钢及低合金钢 | 普碳钢及低合金钢 |
| 原料厚度(mm) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 原料宽度(mm) | 400-550 | 500-650 | 600-750 |
| 成品厚度(mm) | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
| 轧制压力(KN) | 5500 | 6500 | 7500 |
| 支承辊规格(mm) | Φ550×600 | Φ650×700 | Φ750×820 |
| 工作辊规格(mm) | Φ185×650 | Φ225×750 | Φ240×850 |
| 机列 | 三至六支架 | 三至六支架 | 三至六支架 |
| 传动方式 | 工作辊传动 | ||
| 主电机 | 直流电动机 | 直流电动机 | 直流电动机 |
| 减速机 | 联合齿轮箱 | 联合齿轮箱 | 联合齿轮箱 |
| 开卷机(选用规格) | Φ610×650 | Φ610×750 | Φ610×850 |
| 卷取机(选用规格) | Φ508×650 | Φ508×750 | Φ508×850 |
| 轧制速度(m/min) | 240-420 | 300-420 | 300-480 |
| 开卷活套 | 盘式活套或落地活套 | ||
| 卷取张力(KN) | 0-30 | 0-45 | 0-55 |
| 压下方式 | 机械/液压 | 机械/液压 | 机械/液压 |
| 直流调速 | 西门子 | 西门子 | 西门子 |
| 电控 | 西门子 | 西门子 | 西门子 |
